진공 밸브

고급 구조, 우수한 성능, 사용하기 쉬움, 높은 신뢰성 및 내구성

진공 밸브 제조업 자

개발 진공 기기 (주) 2000 년에 설립되었으며 다양한 진공 펌프 및 진공 시스템의 제조 및 시공을 전문으로합니다. 유명한 사람으로서 중국 진공 밸브 제조업 자 과 진공 밸브 공급자, 우리는 각 제품이 엄격한 제조 공정을 거치고 원래의 설계 의도를 정확하게 충족하도록 보장하기 위해 다양한 대규모 CNC 기계 및 장비와 전문 작업자를 보유하고 있습니다. 우리의 진공 밸브 가장 신뢰할 수있는 여러 기관 인증을 통과했습니다. 우리는 또한 기술 분야에서 우리의 선도적 지위를 확보하는 정부로부터 많은 특허와 명예 인증서를 받았습니다.
진공 밸브

진공 밸브

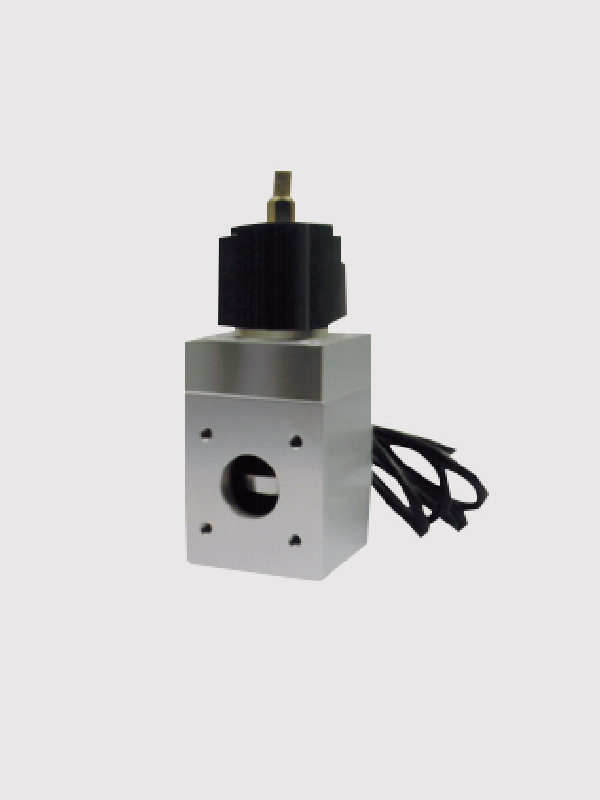

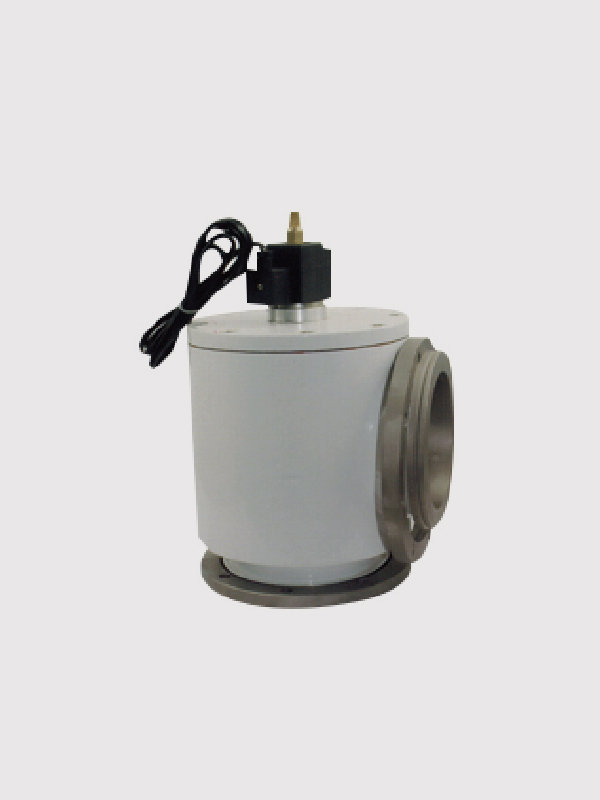

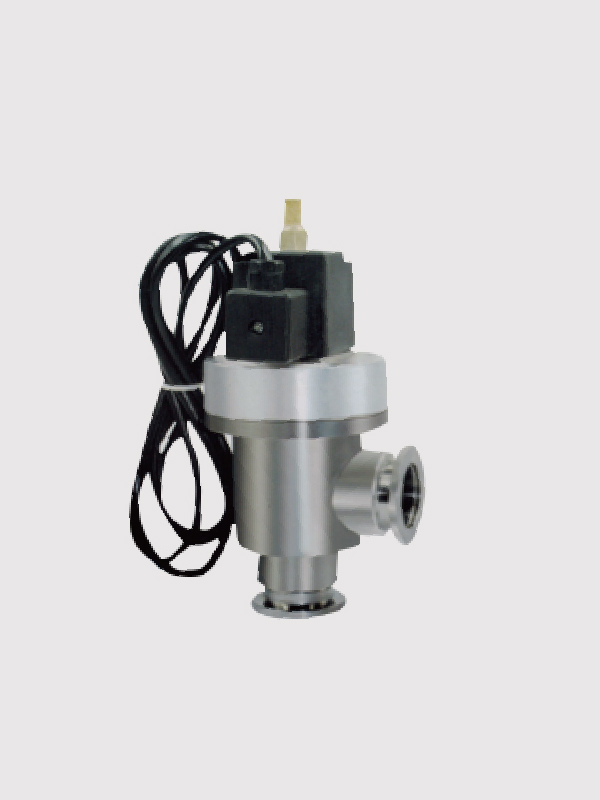

DYC-JQ 시리즈 앵글 패스 전자기 진공 차압 유형 (팽창 밸브 포함)

팽창 밸브가있는 DYC-JQ 시리즈 앵글 패스 전자기 진공 차압은 기계식 진공 펌프의 공기 흡입구에 설치된 새로운 유형의 진공 밸브입니다. 작동 원리는 기계식 펌프와 밸브가 동일한 회로에 연결되어 있다는 것입니다. 진공 펌프가 작동해야 할 때 작동이 중지되거나 전원이 갑자기 차단되면 밸브는 대기와 진공의 압력 차이를 사용하여 피스톤을 밀어 자동으로 밸브를 닫고 펌프와 진공 사이의 연결을 차단합니다. 시스템은 진공 시스템의 진공도를 유지하고 진공 펌프 오일이 진공으로 돌아가는 것을 방지하기 위해 진공 펌프로 공기를 증폭합니다. 시스템은 진공 펌프를 다시 시작하는 데 도움이됩니다. 진공 펌프가 다시 시작되면 밸브는 스프링을 사용하여 피스톤을 밀어 열어 밸브를 엽니 다.
적용 가능한 작동 매체는 공기 및 비 부식성 가스입니다.

주요 기술 성능

적용 범위

10 4 아빠 ~ 10 -삼 아빠

밸브 누설 률 <10 -4 (아빠.L / S)
중간 온도 -25 ℃ ~ 80 ℃
개장 및 폐장 시간 <35
전압 AC220V
설치 방법 수평

본체 재질 : 스테인레스 스틸

모델 직경 (DN)
DYC-JQ25-KF 25
DYC-JQ4O-KF 40

본체 재질 : 알루미늄 합금

모델 직경 (DN)
DYC-JQ25 25
DYC-JQ32 32
DYC-JQ40 40

본체 재질 : 탄소강 니켈 도금

모델 직경 (DN)
DYC-JQ50 50
DYC-JQ65 65
DYC-JQ80 80
DYC-JQ100 100
DYC-JQ150 150

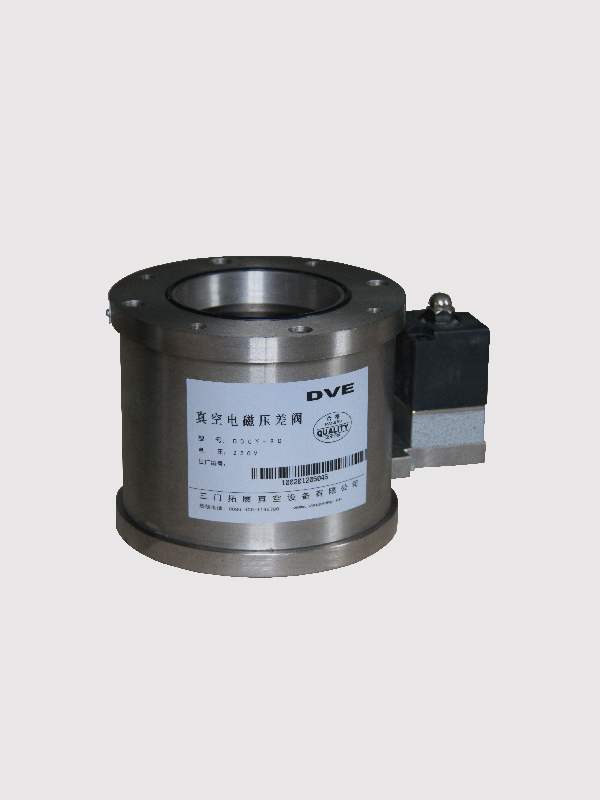

팽창 밸브가있는 DYC-Q 시리즈 직선 전자기 진공 차압

DYC-Q 시리즈 직선 전자기 진공 차압 벨트 팽창 밸브는 기계식 진공 펌프의 공기 흡입구에 설치된 새로운 유형의 진공 밸브입니다. 작동 원리는 기계식 펌프와 밸브가 동일한 회로에 연결되어 있다는 것입니다. 진공 펌프가 작업으로 인해 작동을 멈추거나 갑작스러운 정전이 필요할 때 밸브는 대기와 진공의 압력 차이를 사용하여 밸브를 자동으로 닫고 펌프와 진공 시스템의 연결 펌프를 차단하고 진공을 유지합니다. 진공 시스템의 정도를 확인하고 진공 펌프 오일이 진공 시스템으로 되돌아가는 것을 방지하기 위해 진공 펌프로 공기를 증폭시켜 유리합니다. 진공 펌프가 다시 시작됩니다. 진공 펌프가 다시 시작되면 밸브는 중력을 사용하여 밸브 플레이트를 자동으로 떨어 뜨려 밸브를 엽니 다.
적용 가능한 작동 매체는 공기 및 비 부식성 가스입니다.

주요 기술 성능

적용 범위 10 4 아빠 ~ 10 -2 아빠
밸브 누설 률 <10 -4 (아빠.L / S)
중간 온도 -25 ℃ ~ 80 ℃
개장 및 폐장 시간 <35
전압 AC220V
설치 방법 세로

모델 직경 (DN)
DYC-Q25 25
DYC-Q32 32
DYC-Q40 40
DYC-Q50 50
DYC-Q65 65
DYC-Q80 80
DYC-Q100 100
DYC-Q160 160

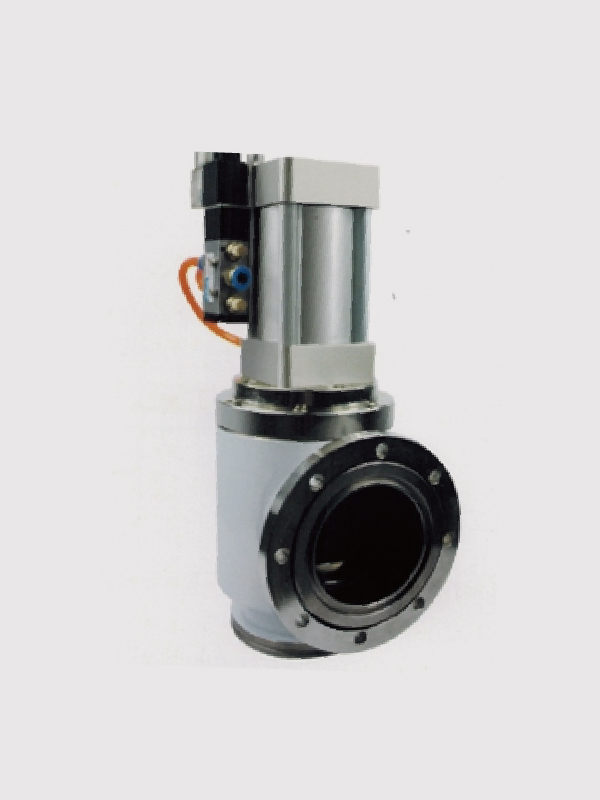

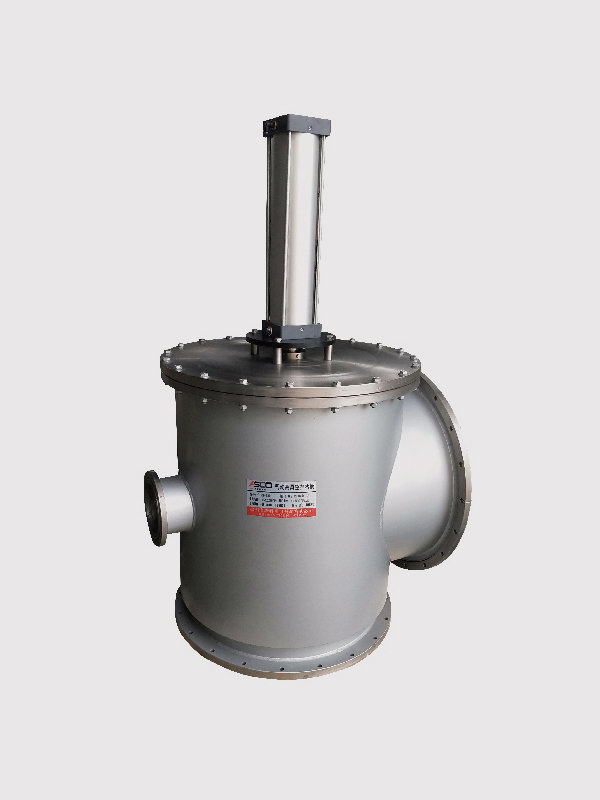

GDQ-J 시리즈 앵글 패스 유형 고진공 전기 동적 배플 밸브

GDQ-J 시리즈 앵글 패스 유형 고진공 전기 동적 배플 밸브는 압축 공기로 구동되며 공기 경로의 방향은 솔레노이드 밸브에 의해 제어됩니다. 솔레노이드 밸브는 실린더 피스톤을 밀어서 밸브 스템의 왕복 운동을 구동합니다. 밸브 플레이트를 열거 나 닫습니다. 진공 파이프 라인을 차단하고 연결하기 위해 밸브는 안정적인 스위칭과 높은 안정성을 제공합니다. 실린더 구성은 1 기압으로 전환하거나 진공 측 대기에서 개방 할 수 있습니다. 특히, Shaft Seal은보다 안정적인 Seal을 위해 Bellows를 채택하여 장시간 사용할 수 있습니다. 빈번한 전환 시간에서 작업하십시오.
적용 가능한 작동 매체는 공기 및 비 부식성 가스입니다.

주요 기술 성능

적용 범위 (샤프트 씰 벨로우즈) 10 5 아빠 ~ 10 -6 아빠
적용 범위 (샤프트 씰 고무) 10 5 아빠 ~ 10 -4 아빠
밸브 누설 률 (샤프트 씰 벨로우즈) <10 -7 (Pa.L / S)
밸브 누설 률 (샤프트 씰 고무) <10 -5 (Pa.L / S)
중온 (밀봉재 불소 고무 -30 ℃ ~ 150 ℃
중간 온도 (밀봉재 니트릴 고무) -25 ℃ ~ 80 ℃
설치 방법 임의
전압 AC220V 또는 DC24V
기압 0.4MPa-0.8MPa
신호 피드백 표준 배송 : 피드백 신호 없음 특수 명칭 : DC / AC5-240V

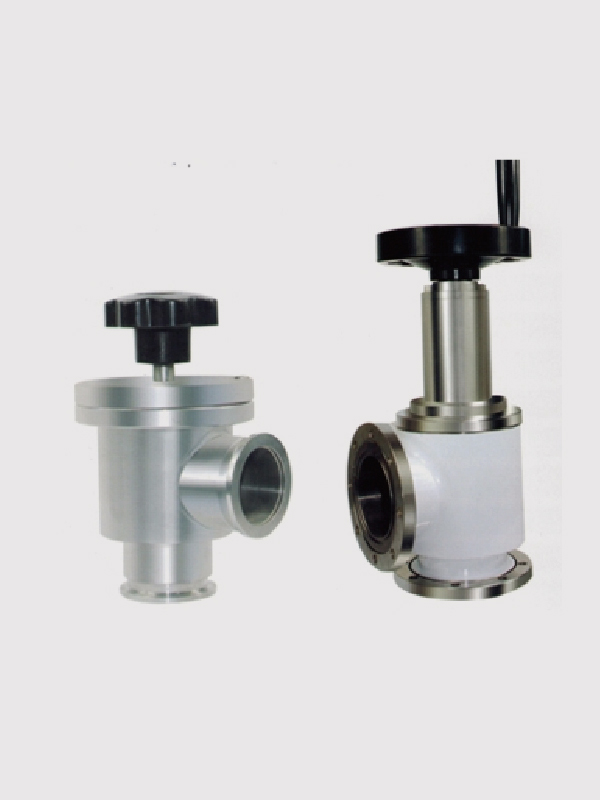

GD-J 시리즈 앵글 패스 유형 고진공 수동 배플 밸브

GD-J 시리즈 앵글 패스 고진공 수동 배플 밸브가 작동되어 진공 파이프 라인의 연결 및 차단에 사용됩니다.

적용 가능한 작동 매체는 공기 및 비 부식성 가스입니다.

주요 기술 성능

적용 범위 (샤프트 씰 벨로우즈) 10 5 Pa ~ 10 -2 Pa
적용 범위 (샤프트 씰 고무) 10 5 Pa ~ 10 -4 Pa
밸브 누설 률 (샤프트 씰 벨로우즈) <10 -7 (Pa.L / S)
밸브 누설 률 (샤프트 씰 고무) <10 -5 (Pa.L / S)
중온 (밀봉재 불소 고무 -30 ℃ ~ 150 ℃
중간 온도 (밀봉재 니트릴 고무) -25 ℃ ~ 80 ℃
설치 방법 임의

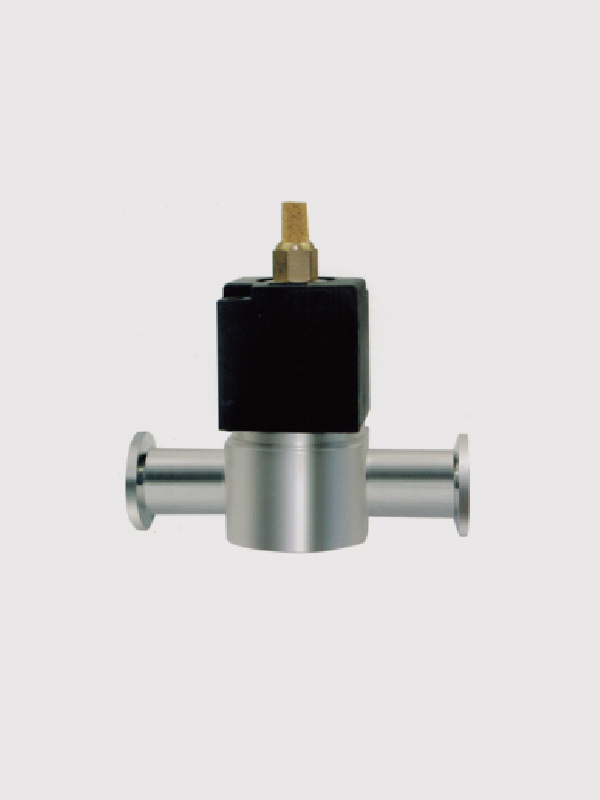

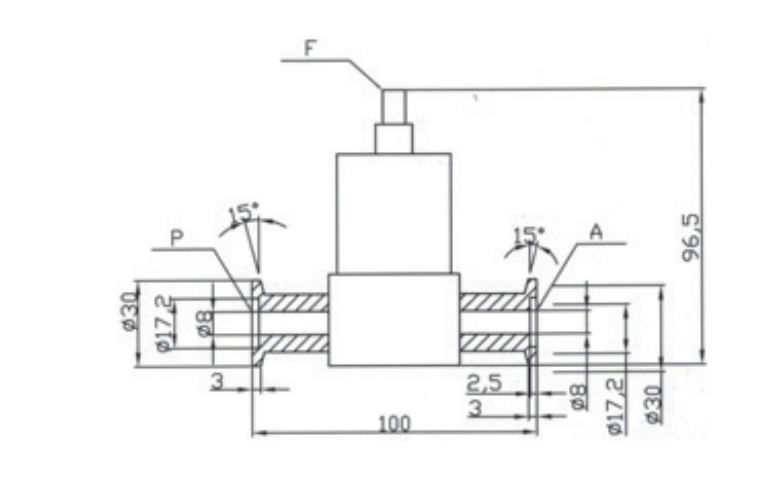

GDC-Q5 유형 GDC-Q5 시리즈 고진공 솔레노이드 밸브

GDC-Q5 고진공 솔레노이드 밸브는 고진공 및 저 진공 시스템에 연결됩니다. 밸브에 전원이 공급되고 밸브 플레이트가 열리고 동시에 가스 유입구가 닫히고 P 및 A 끝 파이프가 연결됩니다. 전원이 꺼지면 밸브 플레이트가 닫히고 P와 A가 연결됩니다. 시스템의 진공을 보장하기 위해 파이프 라인을 절단하는 동시에 가스 주입 포트를 열고 F 끝을 통해 A쪽으로 팽창합니다.
GDC-5 고진공 솔레노이드 밸브는 고진공 및 저 진공 시스템에 연결됩니다. 밸브에 전원이 공급되고 밸브 플레이트가 열립니다. 진공 시스템의 공기 흐름을 열고 차단하기 위해 밸브 플레이트를 연결하거나 전원을 공급하는 데 사용됩니다. 또한 진공 시스템을 팽창시키는 데 사용할 수 있습니다. 밸브에 전원이 공급되고 열립니다.

주요 기술 성능

적용 범위 10 5 Pa ~ 10 -1 Pa
밸브 누설 률 <10 -5 (Pa.L / S)
중간 온도 -25 ℃ ~ 150 ℃
개장 및 폐장 시간 <0.25
전압 AC220V 또는 DC24V
설치 방법 임의
연결 방법 Gb4982

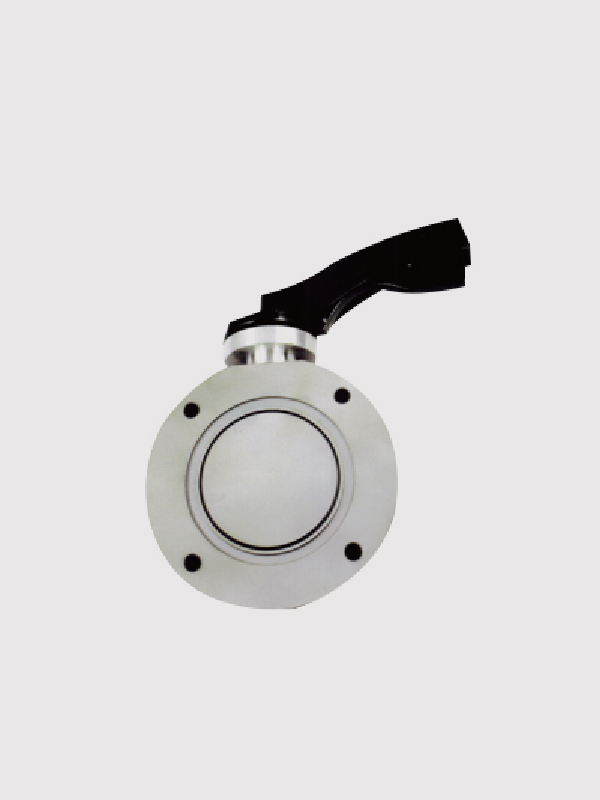

GI 시리즈 고진공 버터 플라이 밸브

Gl 시리즈 고진공 버터 플라이 밸브는 진공 파이프 라인을 연결하고 차단하는 데 사용됩니다. 적용 가능한 작동 매체는 공기 및 비 부식성 가스입니다.

주요 기술 성능

적용 범위 10 4 Pa ~ 10 -5 Pa
밸브 누설 률 <10 -6 (Pa.L / S)
중간 온도 -25 ℃ ~ 80 ℃ 밀봉재는 니트릴 고무
-30 ℃ ~ 150 ℃ 밀봉재는 불소 고무

모델 직경 (DN)
GI-32 32
GI-40 40
GI-50 50
GI-63 65
GI-80 80
GI-100 100
GI-150 150

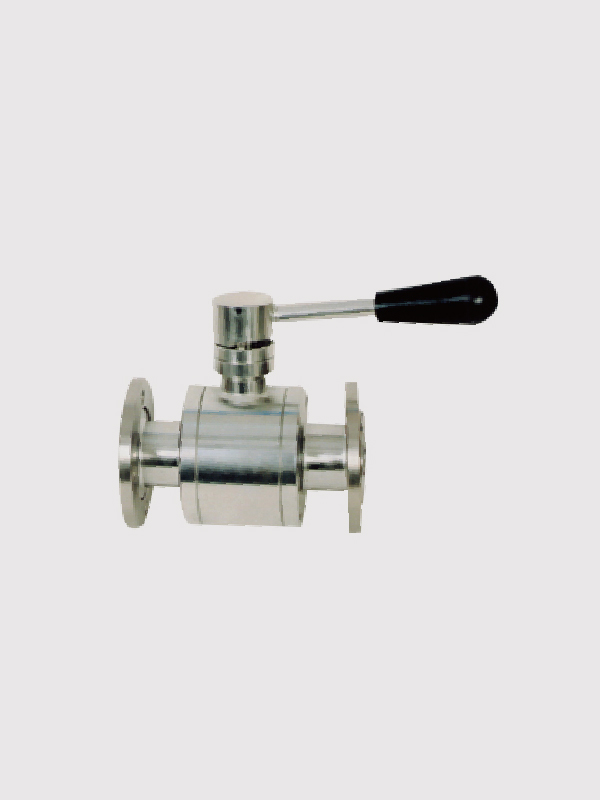

GU 시리즈 진공 볼 밸브

GU 시리즈 진공 볼 밸브는 진공 파이프 라인을 연결 또는 차단하거나 유량을 조정하는 데 사용됩니다. 밸브는 직선형이며 구형 표면으로 밀봉되어 있습니다. 진공 상태 또는 저압 상태에서 사용할 수 있으며 어느 위치 에나 설치할 수 있습니다.
적용 가능한 매체는 산, 알칼리성 가스 또는 액체입니다.

주요 기술 성능

적용 가능한 범위 GB / T6070 느슨한 플랜지 10 × 10 5 Pa ~ 10 -4 Pa
적용 가능한 범위 GB4982 퀵 릴리스 2 × 10 5 Pa ~ 10 -4 Pa
밸브 누설 률 <10 -5 (Pa.L / S)
중간 온도 -30 ℃ ~ 150 ℃

모델 직경 (DN)
GU-16 16
GU-25 25
GU-32 32
GU-40 40
GU-50 50
GU-63 63
GU-80 80

모델 직경 (DN)
GU-16-KF 16
GU-25-KF 25
GU-40-KF 40

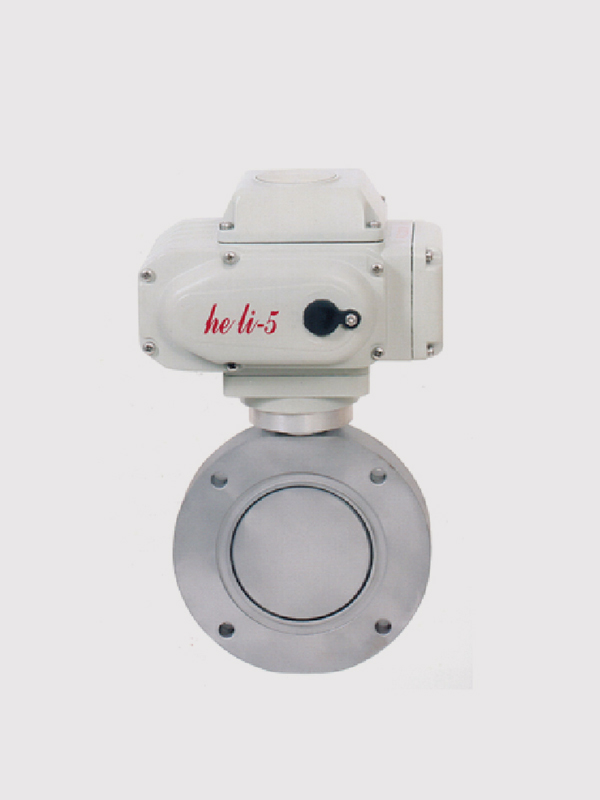

GID 시리즈 전기 고진공 버터 플라이 밸브

GID 시리즈 전기 진정한 고고도 버터 플라이 밸브는 회전식 전기식 및 전자식으로 조정 가능한 밸브 드라이브를 채택합니다. 외부 전원 (수동 인덱스 스위치 또는 컴퓨터 제어 사용) 또는 외부 입력 신호로 제어하여 밸브 개폐 중간 위치 제어를 달성하여 공기 흐름을 연결하거나 차단할 수 있습니다. 진공 파이프 라인.
적용 가능한 작동 매체는 공기 및 비 부식성 가스입니다.

주요 기술 성능

적용 범위 (Pa) 10 5 ~ 1.3 × 10 -5
밸브 누설 률 (Pa.L / S) 1.3 × 10 이하 -6
개폐 시간 (S) DN≤63 20; 80≤DN = 200 30; DN≤250 48
중간 온도 (℃) -25 ~ 80 (밀봉재는 니트릴 고무)
-30 ~ 150 (밀봉재는 불소 고무)
플랜지 표준 JB919
설치 위치 임의
제어 회로 표준 공장 : AC220V / 50Hz 스위치 유형
특별 지정 : AC380V; DC24V 스위치 형 4 ~ 20mADC 조정형
신호 피드백 표준 공장 : 수동 접점 유형 포함
특수 명칭 : 4 ~ 20mADC 조절 형

GIQ 유형 시리즈 공압 고진공 버터 플라이 밸브

GlQ 유형 공압식 고진공 버터 플라이 밸브 시리즈의 공압 액추에이터는 압축 공기로 구동되며 회전식 전기 및 전자 조절 밸브 드라이브를 채택합니다. 그것은 외부 전원 공급 장치 (수동 인덱스 스위치 또는 컴퓨터 제어) 또는 외부 입력 신호에 의해 전환 될 수 있습니다, 밸브 개폐 제어를 달성하기 위해 공기 흐름을 연결하거나 차단하는 목적을 달성하기 위해 진공 파이프 라인에서.
적용 가능한 작동 매체는 공기 및 비 부식성 가스입니다.

주요 기술 성능

적용 범위 (Pa) 10 5 ~ 1.3 × 10 -5
밸브 누설 률 (Pa.L / S) 1.3 × 10 이하 -6
중간 온도 (℃) -25 ~ 80 (밀봉재는 니트릴 고무)
-30 ~ 150 (밀봉재는 불소 고무)
플랜지 표준 0.4 ~ 0.6
플랜지 표준 JB919
설치 위치 임의
제어 회로 표준 공장 : AC220V / 50Hz
특별 지정 : AC110V; DC24V; DC12V 등
신호 피드백 표준 공장 : 밸브 위치 표시기
특별 명칭 : 마이크로 스위치; 지능형 4 ~ 20mA
신호 피드백 표준 공장 : 복동
특별 지정 : 단동 (스프링 리턴 포함)
일반적으로 열림 또는 닫힘 옵션
